Фильтр воздушный Сапун 20
Категория:
Цена: 826.00 руб.

Сапун 20 используются в качестве фильтра для очистки воздуха, в баках смазочных, выше технических жидкостей. Работают исправно при температуре до 40 градусов.

Конструкция и работа

конструкция сапун 20

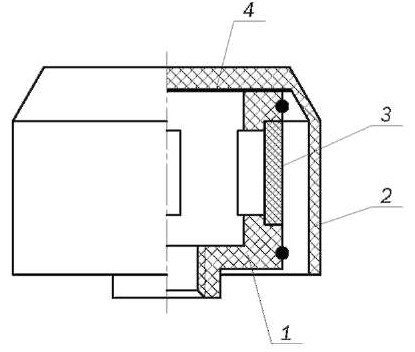

Рисунок 1 - Конструкция фильтра

Конструкция фильтра состоит из фильтрующего элемента (3), кожуха (2), прокладка (4) для герметизации и все это обрамлено в корпус(1).

Исполнение осуществлено как в виде умиренного, так и тропического климата.

Установка происходит на специализированном патрубке с резьбой.

Технические характеристики
Параметр Значение
Условный проход, мм 20
Расход при номинальном перепаде давлений, м3/мин (дм3/с), не менее 0,5 (8,0)
Номинальная тонкость фильтрации, мкм 25
Номинальный перепад давления при расходе, МПа 0,001
Габаритные размеры сапуна, мм:
H 60
D 80
S 32-0,32
Присоединение М24х1,5

Габаритные размеры Сапун 20

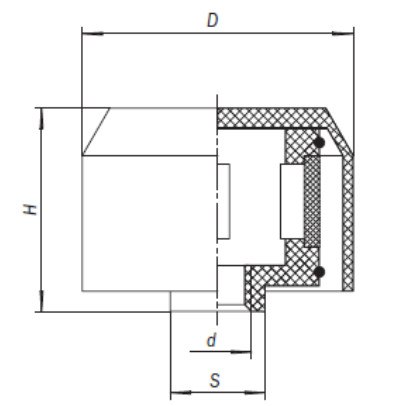

Рисунок 2 - Габаритные размеры Сапун 20
