Скобы СК
Цена по-запросу
Скоба СК предназначена для перехода с шарнирного цепного соединения на соединение типа «палец-проушина», изменения расположения оси шарнирности, сцепления арматуры, расчитанной на разные нагрузки.
| Марка скобы | D | d | d1 | b | B1 | H | H1 | Разрушающая нагрузка | Масса |
| мм | мм | мм | мм | мм | мм | мм | кН | КГ | |
| СК-7-1А | 42 | 16 | 14 | 17 | 66 | 50 | 84 | 70 | 0,38 |
| СК-12-1А | 52 | 22 | 18 | 23 | 93 | 65 | 108 | 120 | 0,91 |
| СК-16-1А | 52 | 25 | 20 | 26 | 103 | 70 | 115 | 160 | 1,22 |
| СК-21-1А | 62 | 28 | 24 | 29 | 108 | 75 | 129 | 210 | 1,82 |
| СК-30-1А | 73 | 36 | 28 | 38 | 130 | 100 | 163 | 300 | 2,97 |
| СК-53-1А | 92 | 42 | 36 | 44 | 162 | 110 | 191 | 530 | 5,89 |
| СК-60-1А | 97 | 45 | 38 | 47 | 162 | 125 | 210,5 | 600 | 6,44 |
| СК-75-1А | 116 | 50 | 40 | 52 | 182 | 125 | 222 | 750 | 10,9 |
| СК-90-1А | 120 | 56 | 48 | 58 | 195 | 150 | 257 | 900 | 12,22 |
| СК-110-1А | 130 | 60 | 53 | 62 | 215 | 150 | 267 | 1100 | 16,43 |
| СК-120-1 | 145 | 65 | 60 | 67 | 225 | 180 | 312,5 | 1200 | 21,65 |
| СК-135-1 | 154 | 70 | 60 | 72 | 230 | 180 | 317 | 1350 | 23,2 |
| СК-180-1 | 176 | 80 | 70 | 83 | 270 | 220 | 378 | 1800 | 35,9 |
| СК-270-1 | 188 | 108 | 85 | 111 | 355 | 270 | 449 | 2700 | 69 |
| СК-360-1 | 256 | 125 | 95 | 128 | 430 | 320 | 543 | 3600 | 111,7 |

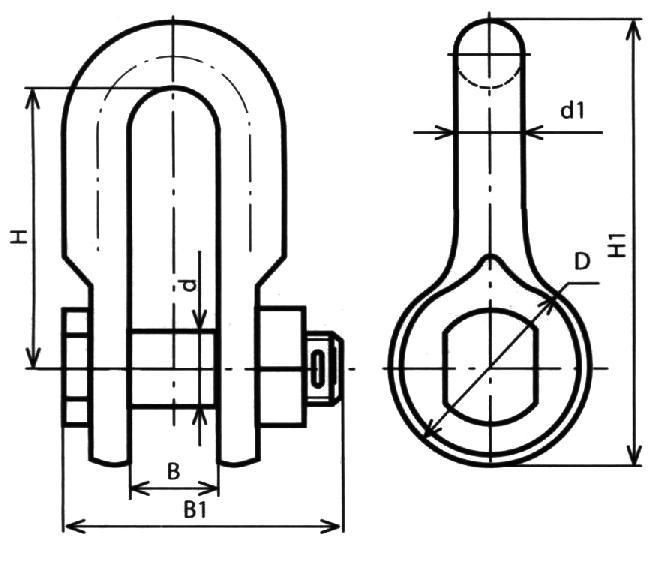

Рис.1. Схематическое изображение скоб СК
